解释开关电源各种波形的由来!

开关电源波形乱成一团，老师傅说“正常”，新人看傻眼，到底谁在骗谁？

今天终于把反激电源里那些乱七八糟的波形理清楚了。不是示波器坏了，也不是探头没接地，就是能量在那儿跑，器件不理想，线路上有寄生，一动就响，一响就振，一振就出波形。你测到的每一条线，都是电路在说实话，只是以前没人蹲下来听。

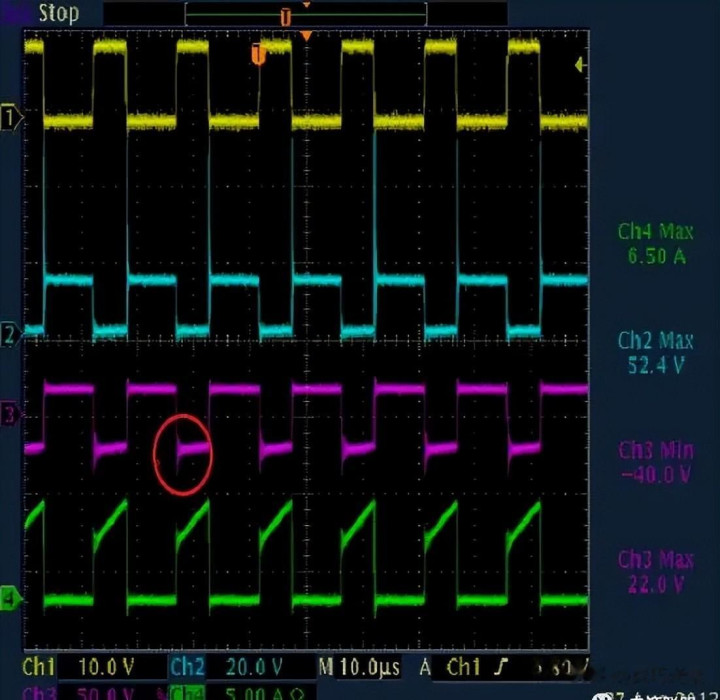

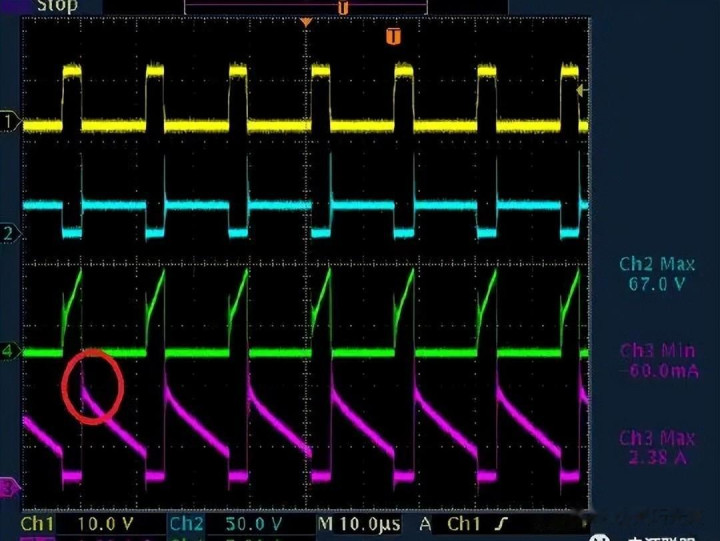

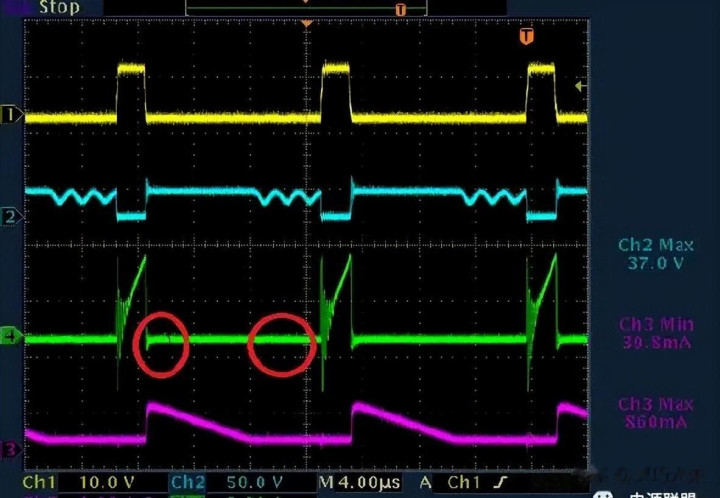

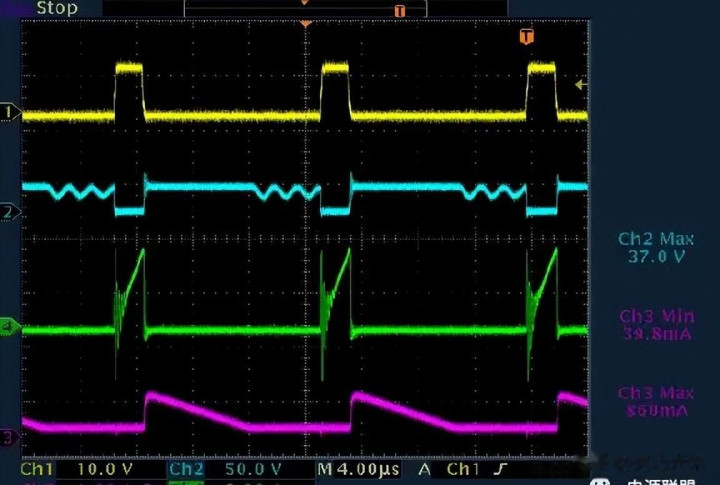

初级电流在CCM下是梯形的，不是因为芯片故意画成那样，是初级还没放完电，次级已经抢着导通了，磁芯一直憋着能量，电流下不去，硬被拉平了一段。DCM就不一样，初级彻底放空，次级也断了，中间真有那么几纳秒，电流全归零，电压没人管，漏感一撒手，和MOS管的Coss撞出一串高频振铃，刺啦刺啦往上蹦。

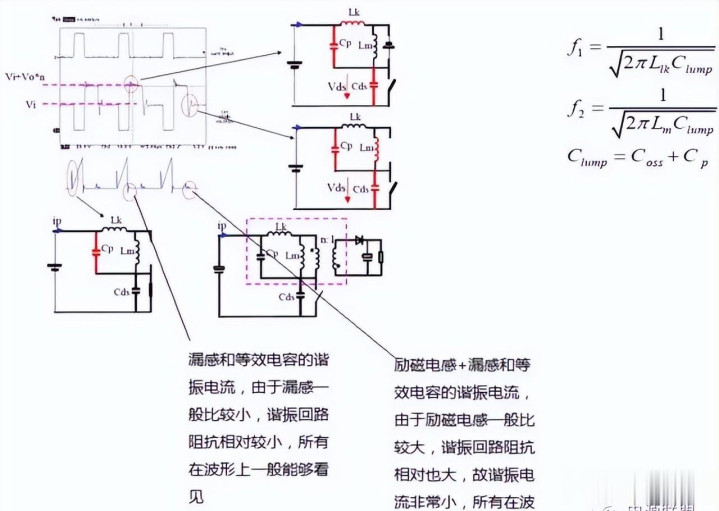

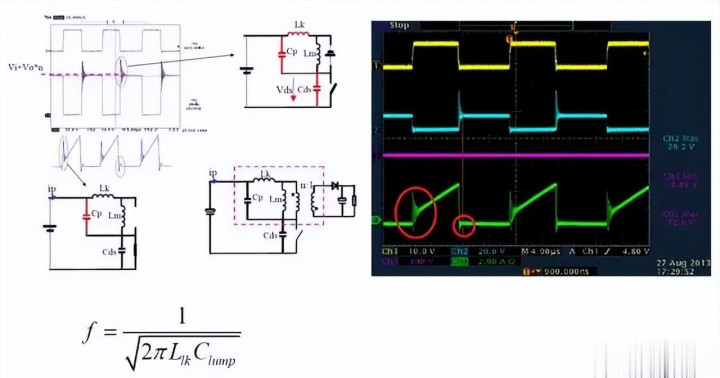

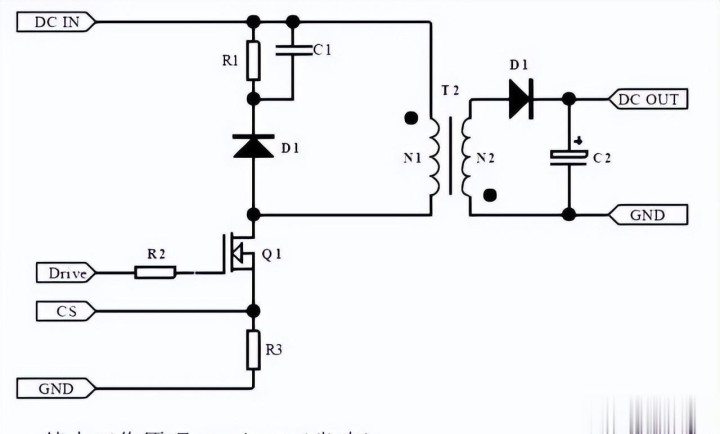

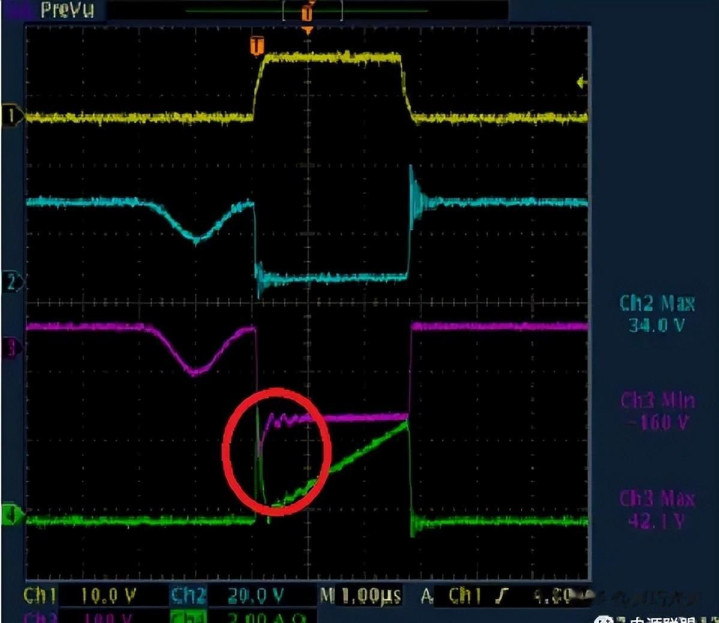

Vds电压在关断那一下，钉在Vin+Vf上是CCM的勋章，掉下去乱振是DCM的胎记。为啥？因为CCM里次级二极管一直导着，反射电压Vf像根绳子拽着Vds别乱跑；DCM里二极管早关了，Vf没了，漏感能量没地方去，只能猛冲Coss，电压直接飙高，再靠着RCD电路慢慢耗掉。这振荡频率动不动就3MHz、5MHz，不是设计出来的，是线圈绕得不够紧、骨架没填满、绕组间隙大，自然漏出来的。

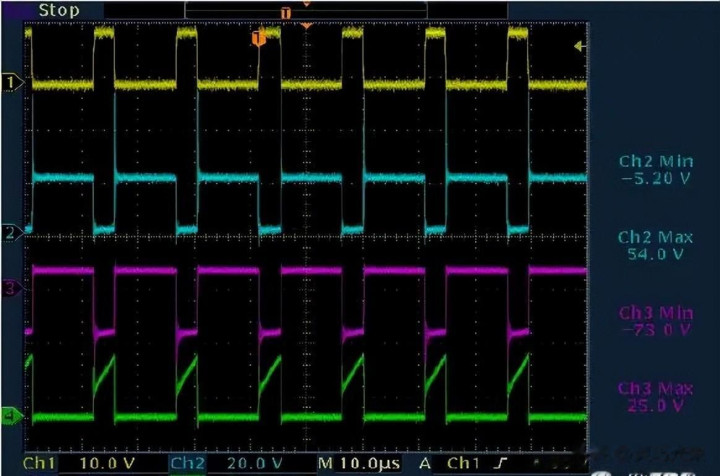

次级电压Vs更闹心。DCM时它关断后会往下“哐当”砸出负压，是漏感和二极管结电容自己唱的双簧；CCM时反而常在开通瞬间冒出个尖刺，那是二极管反向恢复——电流本来往正方向跑，一断电，载流子没收住，倒灌一下，像水锤一样打在输出电容上。很多人以为加个快恢复管就搞定，其实根本没用，关键在布局：二极管离电容越远，走线电感越大，尖峰越高。

输出纹波看着是平滑正弦波，其实全是骗人的。低频那部分，就是电容每周期被抽走一点电，又补不上，ΔV = I×T/C，算都算得出来。高频噪声才要命，是二极管关断时那一哆嗦、PCB地线像天线一样收进来、还有同步整流MOS没对好时序，体二极管突然硬导通，啪一下爆个火花。示波器上看到的“毛刺”，八成是你地线绕太长，自己测出来的假象。

控制环路的波形最藏不住事。PID输出本该稳稳的，结果上面爬着小波动，不是芯片坏了，是电压环带宽设太高，比电流环快太多，俩环在抢着调，互相打架，最后输出就哼哼唧唧地抖。负载一突变，电压先掉，电容先扛，误差放大器慢半拍，占空比才跟上，恢复时间就是环路频率的倒数。10kHz穿越频率，就得100微秒才稳住，这不是算法问题，是物理延迟。

Vds振铃压得低不高，直接说明RCD电阻选得对不对、吸收位置靠不靠近MOS脚；Ip斜率陡不陡，一看就知道输入电压有没有超限、初级电感是不是绕少了；Vs振荡频率要是跑到20MHz还停不下来，肯定是次级飞线太长，或者用了低结电容但没配对的二极管；纹波谱里要是冒出50Hz包络，前级整流桥或大电容早该换了。

波形不是装饰画，是电路的体检单。Vds尖峰多高，漏感就有多大；电流断点是否干净，决定工作模式是真是假；纹波里有没有开关频率的倍频，能看出滤波电容ESR够不够低。你不用背公式，拿示波器一量，斜率、周期、幅值、频率，数字自己说话。

以前看波形像看天书，现在看一眼就知道哪儿松了、哪儿短了、哪儿热了、哪儿憋着气。不是技术变简单了，是终于搞懂能量从哪来，到哪去，卡在哪，弹回哪。

测波形的时候手别抖，地线夹紧，带宽设对，其它的，电路自己会告诉你。
